青島地磅的稱重傳感器接線方法

公司新聞2018-03-12

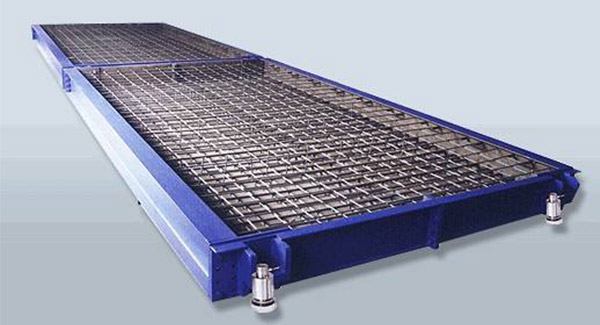

地磅傳感器作為青島地磅的最核心構件，其能夠正常運作，對于整體來說有著至關重要的作用，而其中傳感器的接線方法，又是一種細節處見大馬金刀的體現。電子地磅通常采用橋式QS傳感器。在接線的時候，要注意不同廠家成產的傳感器會有不同的器線顏色，具體可查明相應的說明書。通常來說，傳感器線分為紅黑綠白四種顏色，分別是正負激勵和正負信號。在接線的時候，要將V+、V-、S+、 S-依次對應接到接線盒上，同時要考慮到稱臺的結構及分布，對號入座，以方便檢修。

地磅傳感器的出線方式，分為4線和6線兩種。模塊或地磅變送器的接線，也分為4線和6線兩種。至于到底接那種，則要根據硬件的要求來看。這里需要注意的是，如果傳感器能接6線，那就不要接4線，而若是必須接4線，那就要進行短接。地磅傳感器普遍都是六線制的，而當接成四線制時，就要把電源線（EXC-，EXC+）與反饋線（SEN-，SEN+）分別短接。SEN+和SEN-的作用是補償線路電阻。這時候，SEN+和EXC+通路，SEN-和EXC-通路。本設備有兩種安裝形式，一是安裝在地坪以上，二是安裝在地坪以下，根據安裝圖與基礎圖設備混凝土底板大小規格與平面安裝圖相同(基礎)。要求基礎平均承壓5t/m2以上，基礎必須水平，如設備安裝在地坪以下，基礎地坪相對標高與設備高     度相同，四周挖掘?qū)挾缺仨氹x基礎邊線500mm以上，以便安裝管道。

而值得注意的是，EXC+和EXC-的作用是給地磅傳感器供電，不過由于地磅模塊和傳感器之間會產生線路損耗，就造成傳感器實際接收到的電壓會比供電電壓小一些。因此在地磅傳感器上將EXC+與 SENS+短接，EXC-與SENS-短接，就會僅適用于傳感器與地磅模塊距離較短，電壓損耗非常小的情況，否則測量的誤差會很大。
